一、概述

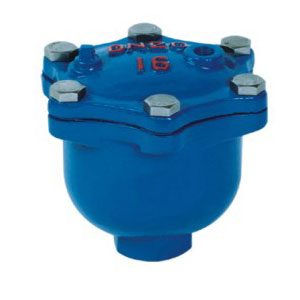

（ARVX）微量排氣閥用于管路上的最高點或彎頭或有閉氣的地方，來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻，使管道出現水容量達不到設計要求，其次；管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內，防止管道振動或破裂。作用原理：當水進入管路時，塞頭停在定位下部，進行大量排氣，當空氣排完時，水進入閥門把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體會聚集到管內上部，到相當程度，閥內水位下降，浮球順水下降氣體從小孔排出，如出現停電、停泵，管道內水流空時會出現負壓，浮球順水下降，打開小孔進行大量進氣確保管道安全。介質溫度：0-80℃
主要零件如下：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
球墨鑄鐵
|
|
杠桿
|
不銹鋼
|
|
浮球
|
不銹鋼
|
|
塞頭
|
合成橡NBR、VITOL
|
二、主要尺寸
|
公稱能徑DN（mm）
|
15
|
20
|
25
|
|
進口尺寸
|
1\\2"（15m\\m）
|
3\\4"（20m\\m）
|
1"（25m\\m）
|
|
出口尺寸
|
1\\4"
|
1\\4"
|
1\\4"
|
|
排氣孔尺寸（
|
1.6
|
1.6
|
1.6
|
|
外形尺寸
A（長）×B（寬）×（高）mm
|
102×86×127
|
102×86×127
|
102×86×127
|
