鍛鋼閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
|
|
|

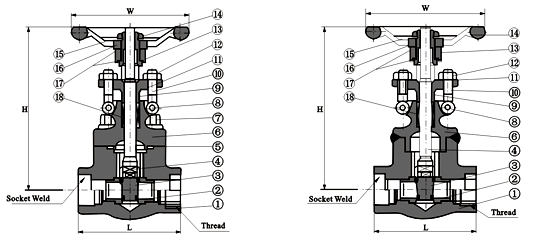

標準材質細表 :
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
閥蓋 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
| 7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 8 |
銷釘 |
A276420 |
A276 304 |
| 9 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276420 |
| 14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
墊片 |
A473431 |
|
| 18 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
| NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
| 全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
| H(開) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
| 焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
|
|
|
標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 8 |
銷釘 |
A276420 |
A182F304 |
| 9 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276420 |
| 14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
墊片 |
A473431 |
| 18 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
| NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
| 全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
| H(開) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
| W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
| 重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
| 焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
| |

自密封鍛鋼閘閥 900Lb～2500lb
標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閘板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
F316(L)
|
|
6
|
密封環
|
A216 304L
|
A276316L
|
|
7
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
8
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8(M)
|
|
9
|
銷釘
|
A276F420
|
A182F304(L)
|
|
10
|
填料
|
柔性石墨
|
PTFE
|
|
11
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
填料壓套
|
A276F420
|
A182F304
|
|
13
|
填料壓板
|
A216WCB
|
A182F304
|
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
閥桿螺母
|
A276-410
|
|
16
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
17
|
手輪
|
A197
|
|
18
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
19
|
油嘴
|
銅
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(開)
|
321
|
321
|
321
|
380
|
414
|
502
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900LB-1500LB
|
11.5
|
10.8
|
10.5
|
19.6
|
21.0
|
55.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
26.0
|
28.4
|
60.0
|
|
